pandas和matplotlib繪制簡單圖形

發稿時間：2020-10-12來源：天昊生物

上周，我們介紹了python的groupby函數和NA值的填充，我們學會部分基礎的數據處理方法。在獲得基礎數據后，我們?yōu)榱颂綄?shù)據的規律，通常需要繪圖挖掘數據意義。這里我們介紹python自帶的基礎繪圖。

In [1]:

%matplotlib inline
import matplotlib.pyplot as plt
import pandas as pd

In [2]:

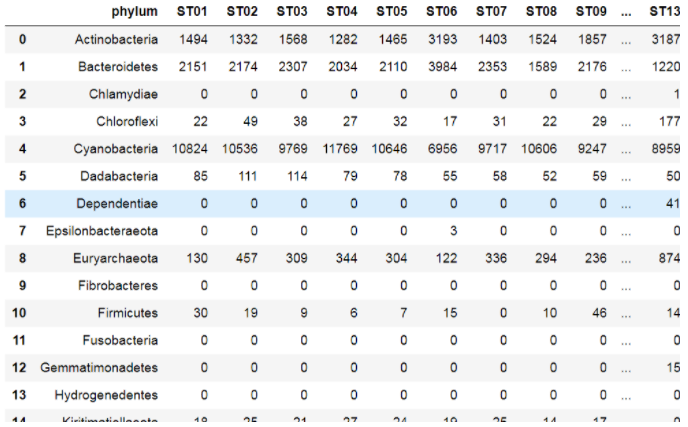

df = pd.read_excel('data/ASV/phylum.xlsx')
df

Out[2]:

折線圖

plot 默認參數 kind=line ,以下3種寫法等同。

df.plot(x='phylum',y='ST01')

df.plot(x='phylum',y='ST01',kind='line')

df.plot.line(x='phylum',y='ST01')

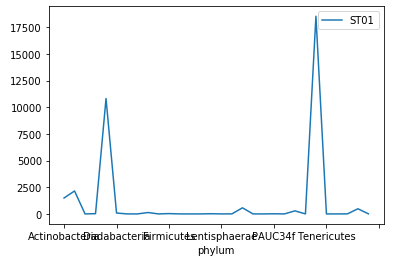

In [3]:

df.plot.line(x='phylum',y='ST01')
plt.show()

Out[3]:

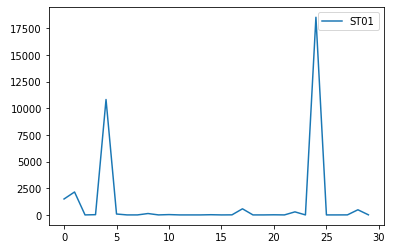

x軸指定 phylum，由于phylum水平名稱太長，故橫坐標出來的圖看不清。下圖不指定x參數，則默認使用行名。

In [4]:

df.plot(y='ST01')
plt.show()

Out[4]:

In [5]:

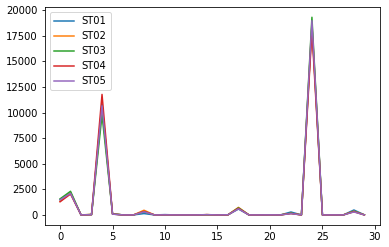

df.plot(y=['ST01','ST02','ST03','ST04','ST05'])
plt.show()

Out[5]:

由圖可知，5個樣品趨勢一致，且第4行和第24行的門是豐度最高的門。

條形圖

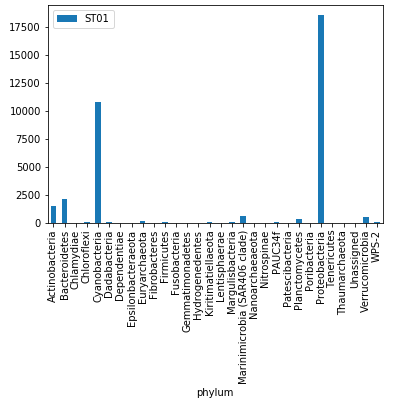

In [6]:

df.plot.bar(x='phylum',y='ST01')
plt.show()

Out[6]:

In [7]:

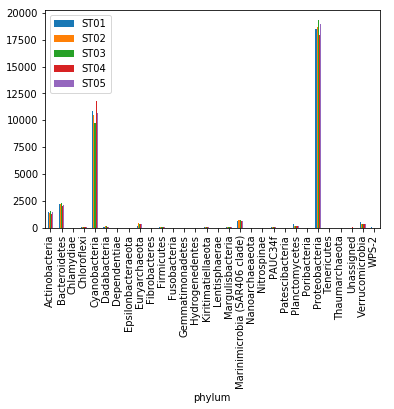

df.plot.bar(x='phylum',y=['ST01','ST02','ST03','ST04','ST05'])
plt.show()

Out[7]:

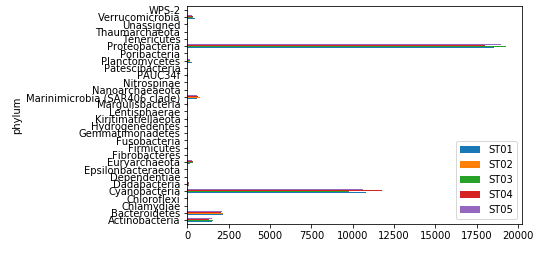

kind = 'barh'，則條形圖水平繪制

In [8]:

df.plot.barh(x='phylum',y=['ST01','ST02','ST03','ST04','ST05'])
plt.show()

Out[8]:

散點圖

In [9]:

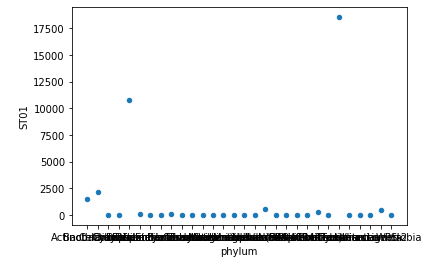

df.plot.scatter(x='phylum',y='ST01')
plt.show()

Out[9]:

In [10]:

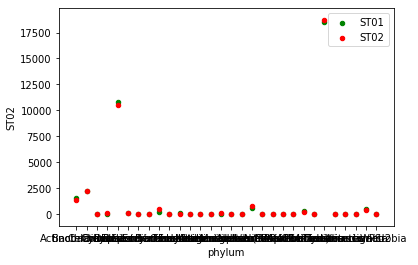

ax = df.plot.scatter(x='phylum',y='ST01',color='green',label='ST01')

df.plot.scatter(x='phylum',y='ST02',color='red',label='ST02',ax=ax)
plt.show()

Out[10]:

In [11]:

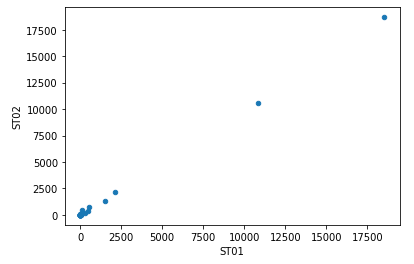

df.plot.scatter(x='ST01',y='ST02')
plt.show()

Out[11]:

餅圖

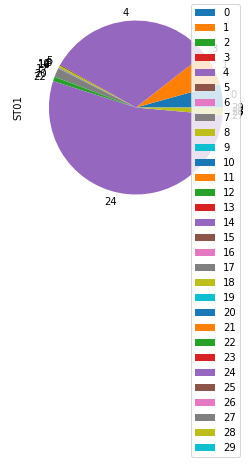

In [12]:

df.plot.pie(y='ST01')
plt.show()

Out[12]:

餅圖參數是y=，從上圖可以看出，給出的標簽值有問題。

In [13]:

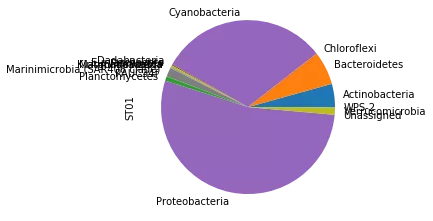

df.index = df.phylum
df.plot.pie(y='ST01',legend=False)
plt.savefig('test.png')

Out[13]:

箱體圖

In [14]:

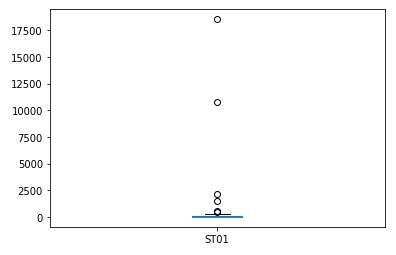

df.plot.box(y='ST01')
plt.show()

Out[14]:

使用loc提取Cyanobacteria、Proteobacteria行的所有樣品的豐度數據，并轉置。此時Cyanobacteria、Proteobacteria變成列，對這兩列數據繪制箱體圖

df_sub.sample(5) 隨機展示5行數據

In[15]:

df_sub = df.loc[['Cyanobacteria','Proteobacteria'],'ST01':'ST20'].T
df_sub.sample(5)

Out[15]:

In [16]:

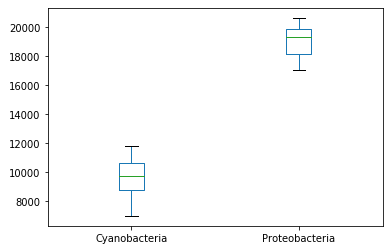

df_sub.plot.box(y=['Cyanobacteria','Proteobacteria'])
plt.show()

Out[16]:

直方圖

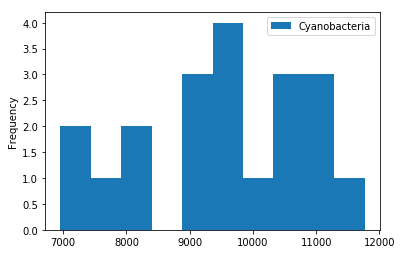

In[17]:

df_sub.plot.hist(y='Cyanobacteria')
plt.show()

Out[17]:

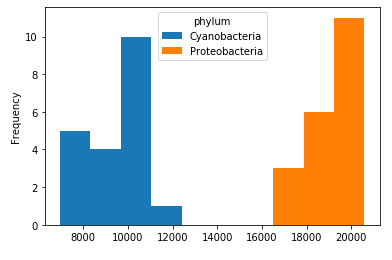

In [18]:

df_sub.plot.hist(y=['Cyanobacteria','Proteobacteria'])
plt.show()

Out[18]:

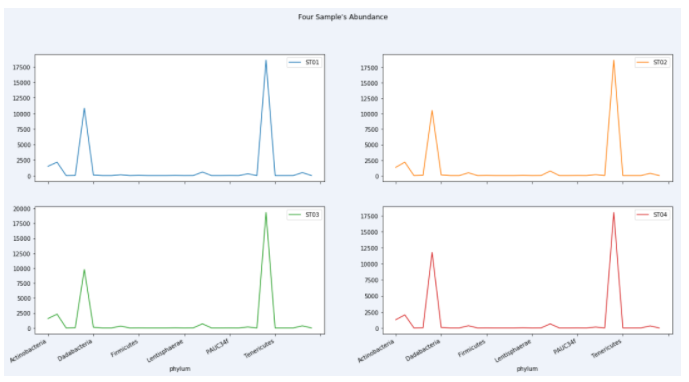

同一類型的一頁多圖

In [19]:

df.plot(kind='line',y=['ST01','ST02','ST03','ST04'],subplots=True,layout=(2,2),figsize=(20,10),title="Four Sample's Abundance")
plt.show()
