【繪圖進階】之六種帶中心點的PCA 圖和三維PCA圖繪制（四）

發稿時間：2020-07-03來源：天昊生物

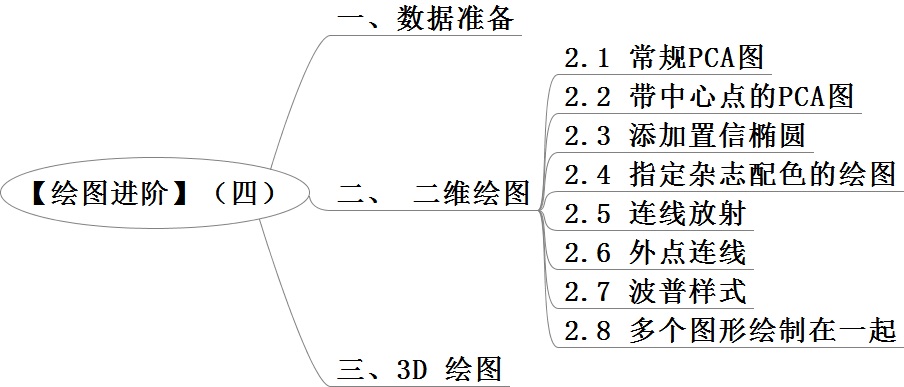

前幾期我們有介紹PCA的多種繪圖方法，這里我們接著介紹幾種新的繪圖方法：ggpubr包進行二維繪圖和scatterplot3d包繪制3D圖。

加載ggpubr包

In [1]:

• library(ggpubr)

一數據準備

In [2]:

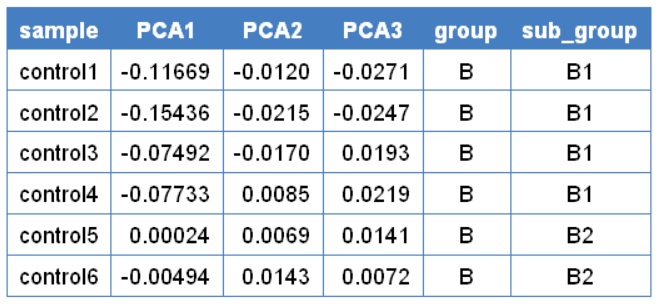

• df = read.csv('3D.PCA.site.csv',header = T)
• head(df)

Out[2]:

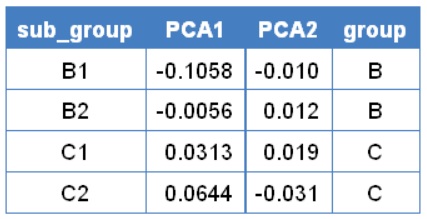

aggregate 計算中心點In [3]:

• df_mean = aggregate(cbind(PCA1, PCA2) ~ sub_group, data = df, FUN = mean)
• df_mean$group = c('B','B','C','C')
• df_mean

Out[3]:

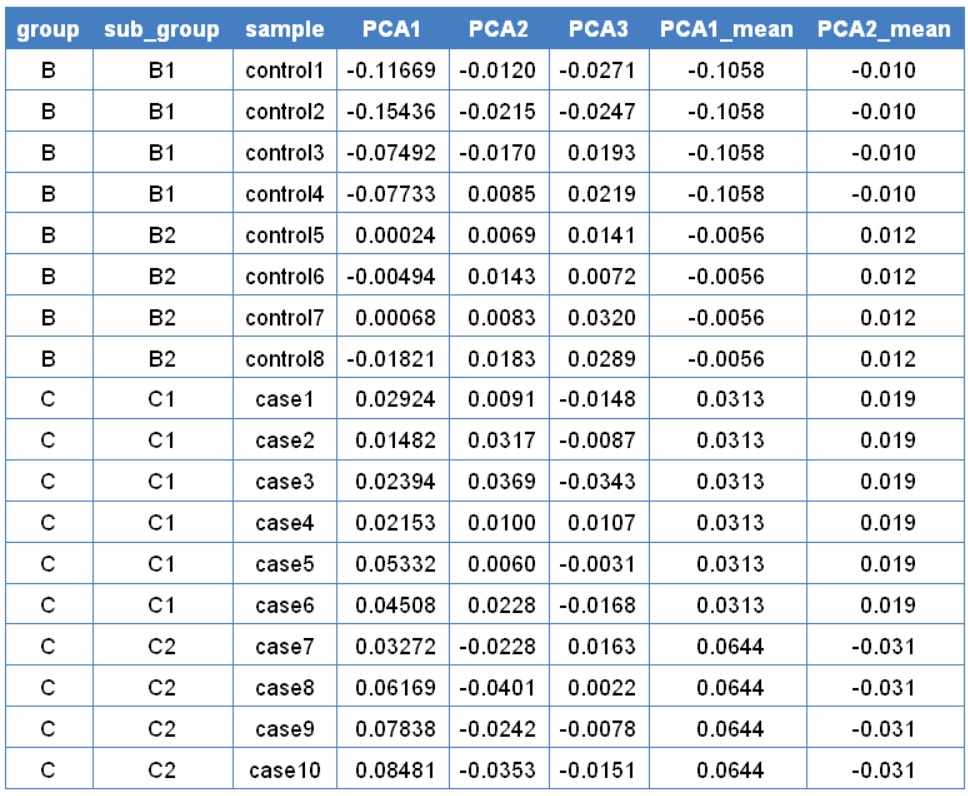

合并數據

In [4]:

• data = merge(df,setNames(df_mean,c('sub_group','PCA1_mean','PCA2_mean','group')))
• data

Out[4]:

二二維繪圖

2.1 常規PCA圖

In [5]:

• p <- ggplot(df, aes(x = PCA1, y = PCA2, colour = sub_group)) + geom_point(size = 4)
• p

Out[5]:

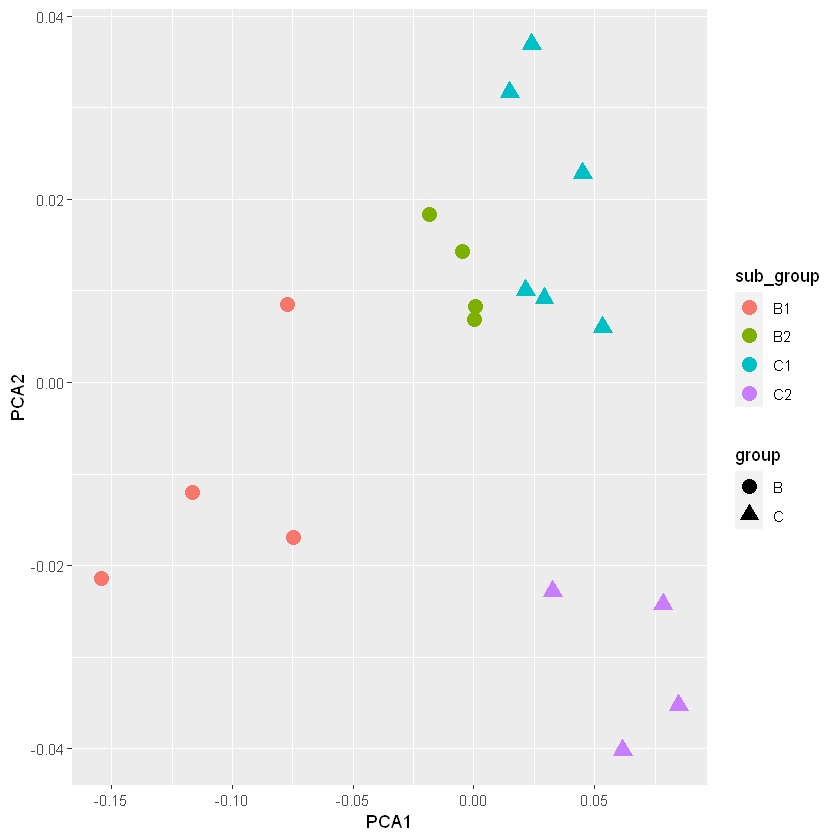

增加形狀

In [6]:

• p1 = ggplot(df, aes(x = PCA1, y = PCA2, colour = sub_group,shape = group)) + geom_point(size = 4)
• p1

Out[6]:

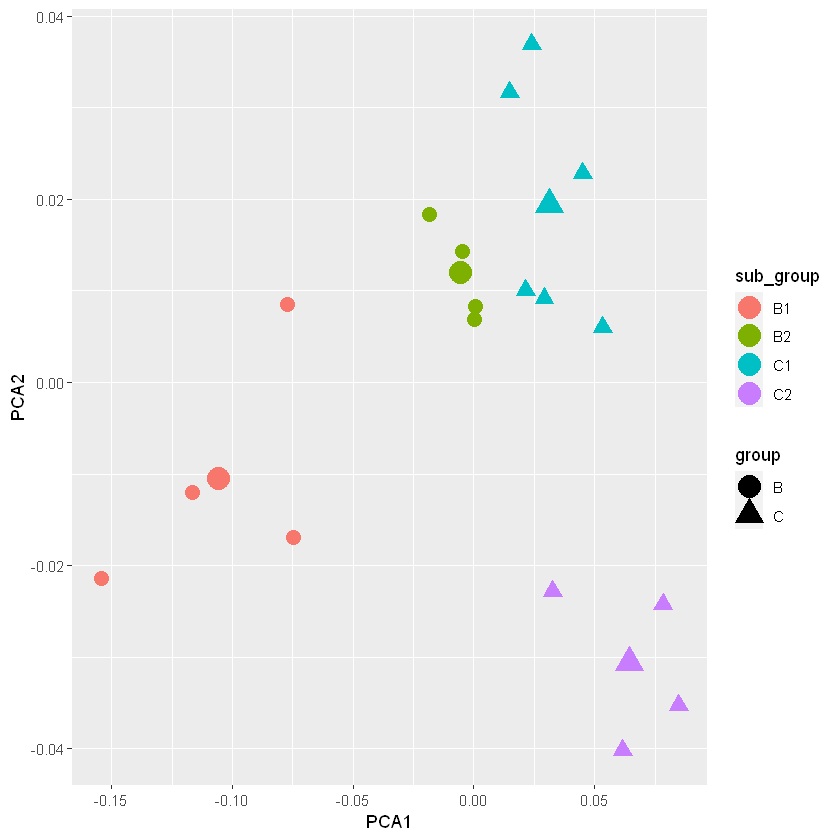

2.2 帶中心點的PCA圖

In [7]:

• q = p1 + geom_point(data = df_mean, size = 6)
• q

Out[7]:

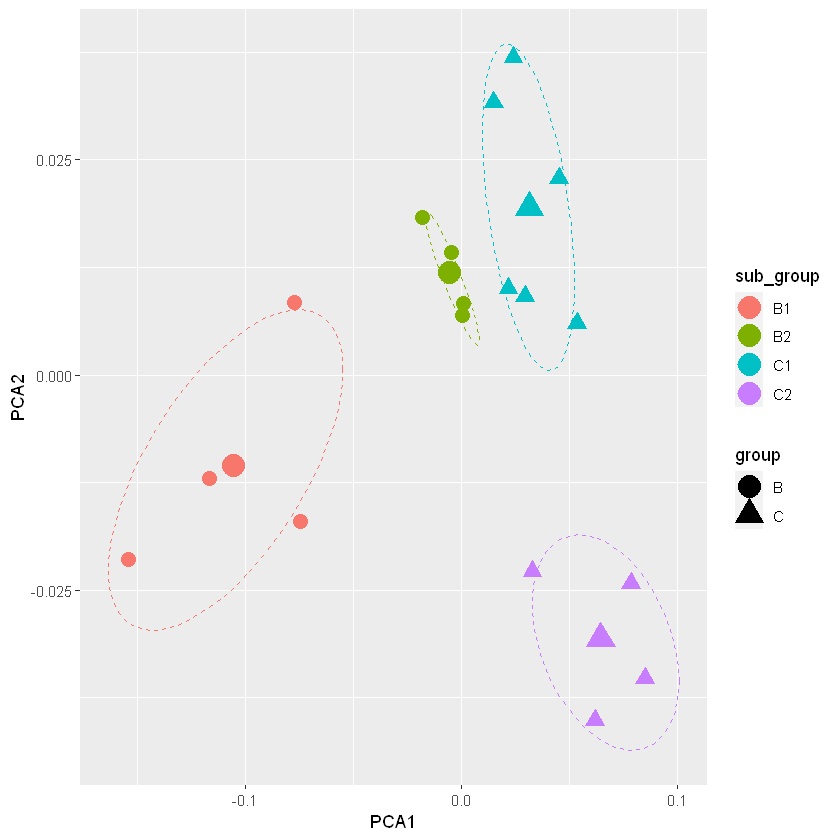

2.3 添加置信橢圓

In [8]:

• r = q + stat_ellipse( linetype = 2,level = 0.65,aes(group = sub_group, colour = sub_group))
• r

Out[8]:

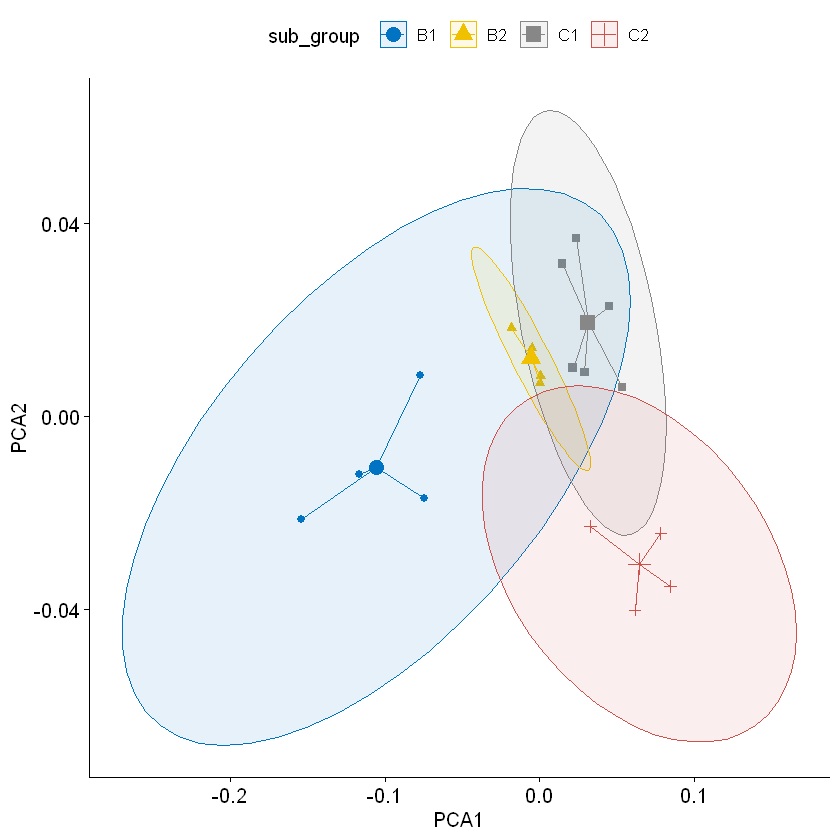

2.4 指定雜志配色的繪圖

In [9]:

• # Add group ellipses and mean points
• # Add stars
• # +++++++++++++++++++
• s = ggscatter(df, x = "PCA1", y = "PCA2",color = "sub_group", shape = "sub_group",palette = 'jco',ellipse = TRUE, mean.point = TRUE,star.plot = TRUE)
• s

Out[9]:

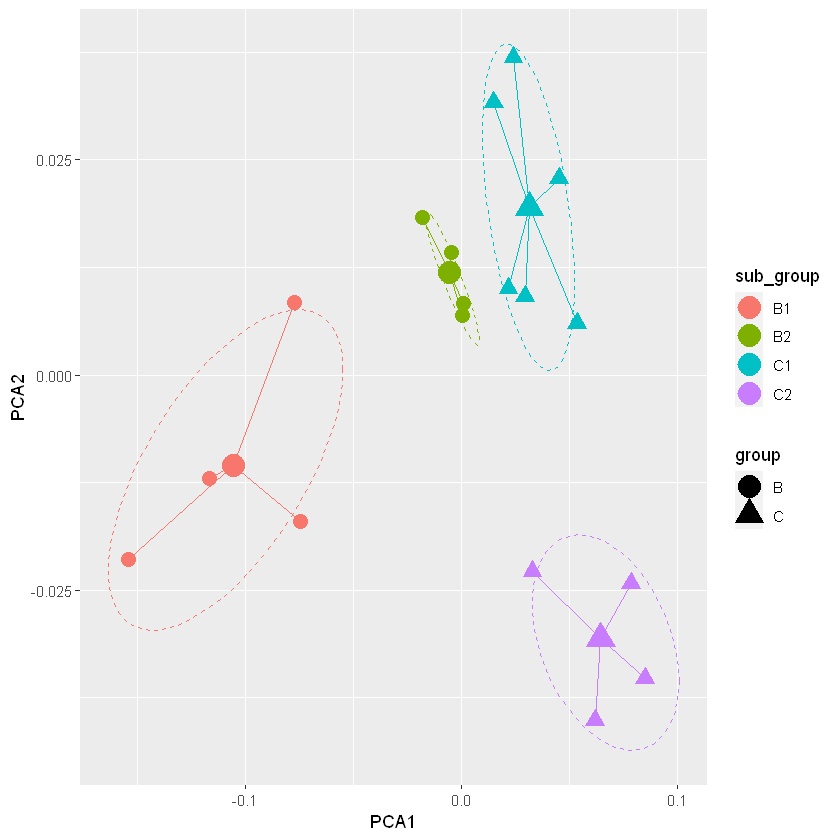

2.5 連線放射

In [10]:

• t = r + geom_segment(data = data,mapping = aes(xend = PCA1_mean, yend = PCA2_mean))
• t

Out[10]:

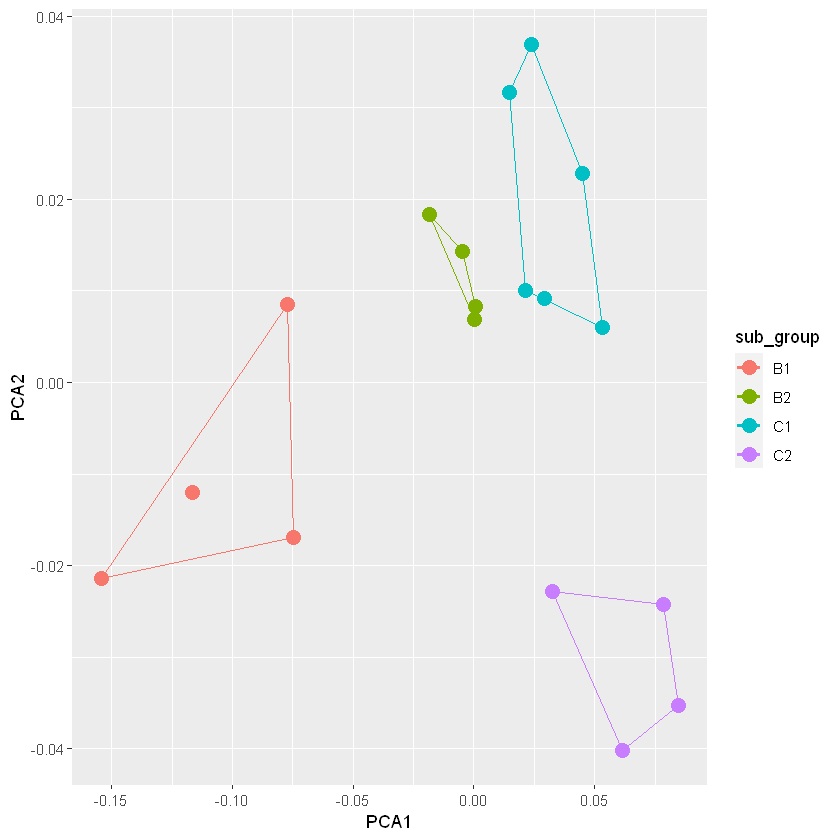

2.6 外點連線

In [11]:

• library(ggalt)

In [12]:

• u = p + geom_encircle(s_shape=1, expand=0)
• u

Out[12]:

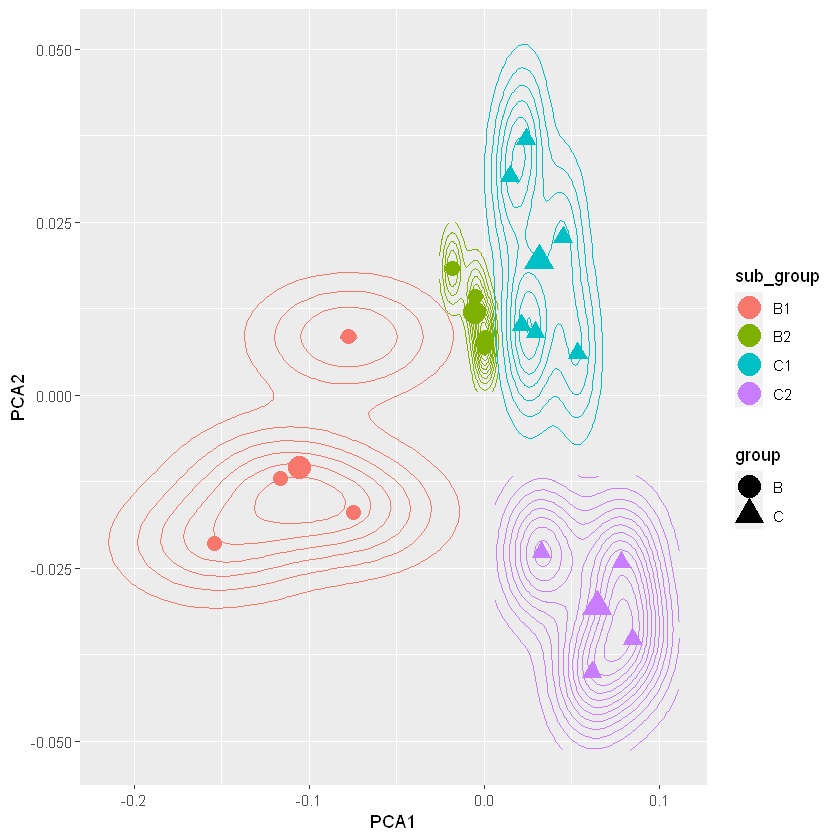

2.7 波普樣式

In [13]:

• v = q + geom_bkde2d()
• v

Out[13]:

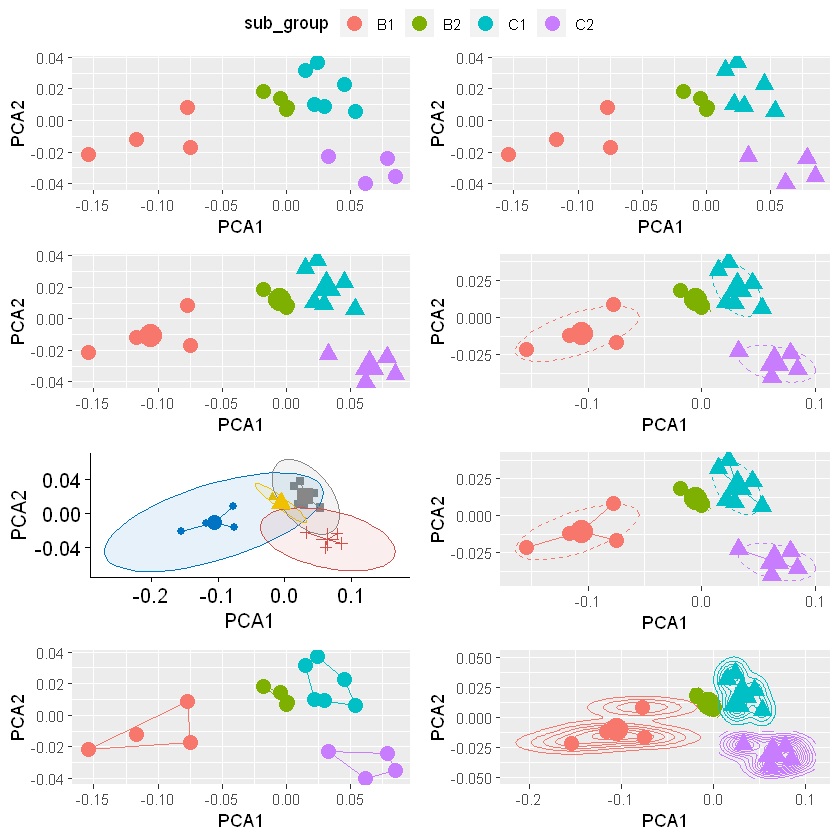

2.8 多個圖形繪制在一起

In [14]:

• ggarrange( p,p1,q , r ,s ,t ,u,v, ncol =2 , nrow =4,legend='top',common.legend = T)

Out[14]:

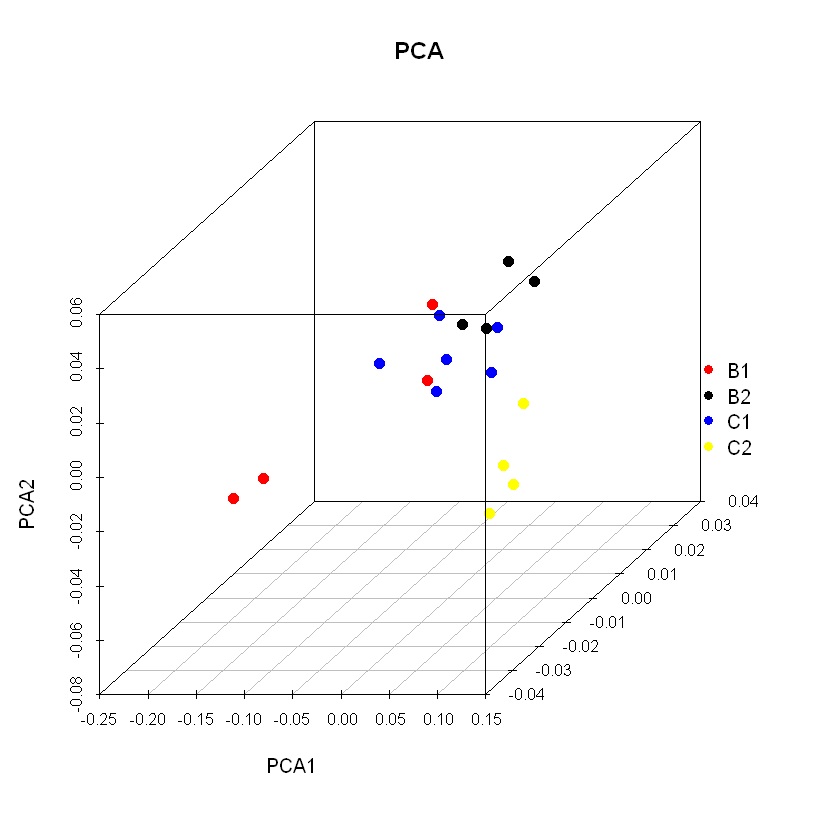

三3D 繪圖

In [15]:

• # install.packages('scatterplot3d')
• library(scatterplot3d)

In [16]:

• attach(df)

In [17]:

• color = c('red','black', 'blue','yellow')
• colors=color[as.numeric(df$sub_group)]
• colors

Out[17]:

• 'red' 'red' 'red' 'red' 'black' 'black' 'black' 'black' 'blue' 'blue' 'blue' 'blue' 'blue' 'blue' 'yellow' 'yellow' 'yellow' 'yellow'

由于PCA1和PCA2的貢獻度更高，因此我們需要面向我們的X軸和Z軸對應PCA1和PCA2

In [18]:

• scatterplot3d(x =PCA1, y = PCA3, z = PCA2,main = "PCA", xlab='PCA1', ylab="", zlab='PCA2',pch = 19, color = colors, cex.symbols = 1.2)
• legend("right", col = unique(colors), pch = 19, xpd = T, cex = 1, ncol =1,legend = unique(df$sub_group), bty = "n")

Out[18]:
